Kabel Tanpa Lapis Berinsulasi XLPE Tiga Inti dengan Konduktor Tembaga

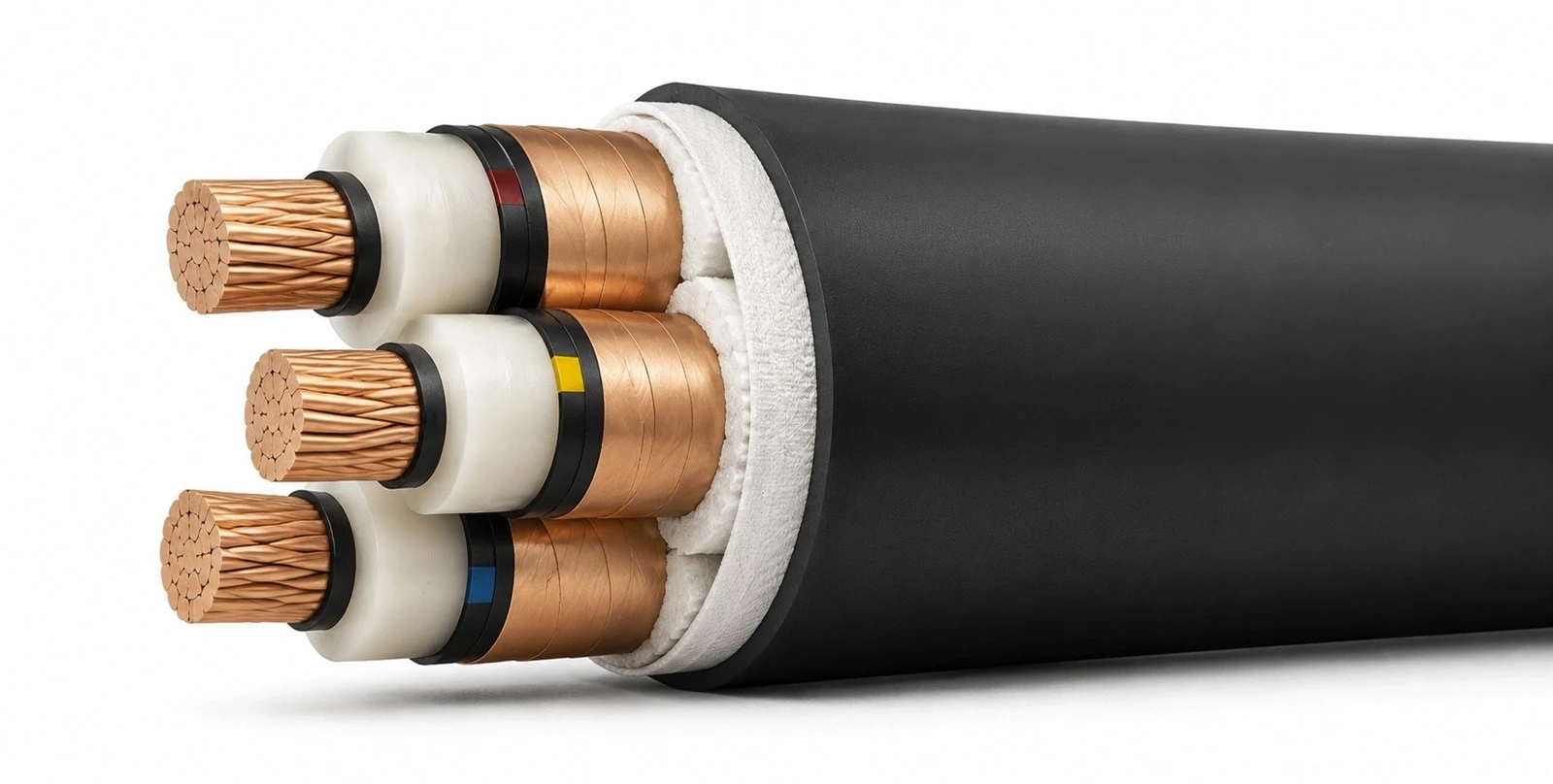

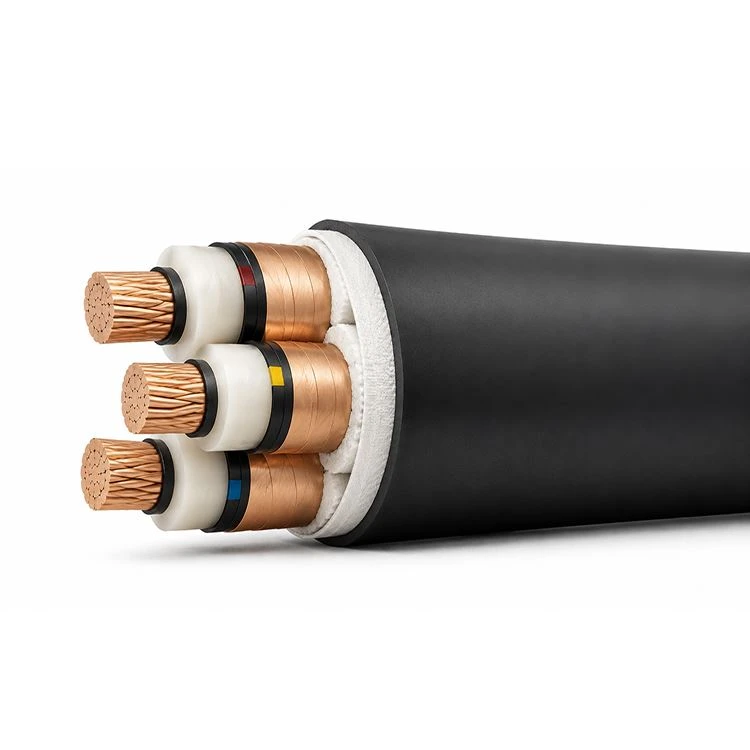

Tiga inti tembaga terlindung dalam satu kabel untuk-distribusi tegangan menengah. Insulasi XLPE dan layar pita tembaga individual dikombinasikan dengan selubung PVC umum untuk tata letak kabel tiga-fasa yang terkoordinasi.
3,6/6 hingga 26/35 kV
Konfigurasi tegangan
25–400 mm²
Kisaran ukuran tergantung pada tegangan
Layar pita tembaga
Konstruksi tanpa lapis baja
Tiga Inti. Satu Konstruksi Terkoordinasi.

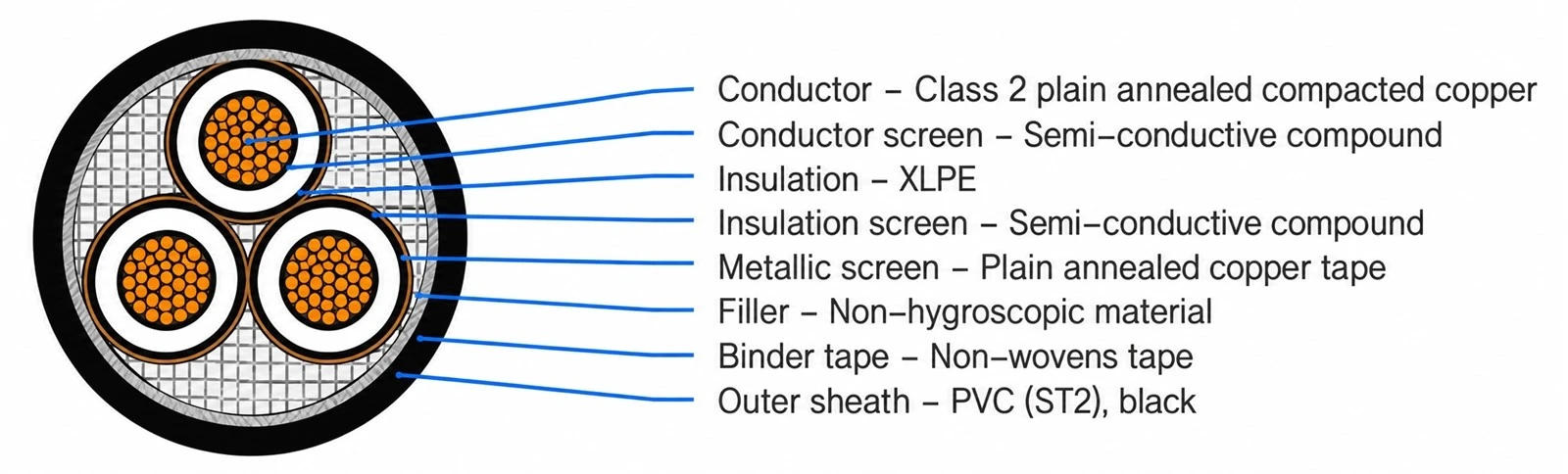

Konduktor
Tembaga polos kelas 2 yang dianil dan dipadatkan.
Sistem Isolasi Listrik
Layar konduktor semikonduktif, insulasi XLPE dan layar insulasi semikonduktif.
Layar & Perlindungan Luar
Pita tembaga menyaring di sekitar inti berinsulasi, pengisi non-higroskopis, pita pengikat non-anyaman, dan selubung luar PVC (ST2) hitam.
Pemilihan Tegangan & Ukuran
Apa Arti 8,7/15(17,5) kV?
U₀=8.7 kV
Nilai tegangan antara konduktor dan bumi atau layar logam.
kamu=15 kV
Nilai tegangan antara konduktor fasa.
Uₘ=17.5 kV
Tegangan sistem maksimum terkait dengan rating.
Pilih peringkat yang sesuai dengan sistem dan kondisi pengoperasiannya.Referensi peringkat-tegangan.
Sedang-Dasar-Dasar Kabel Tegangan
Mengapa Layar Ekstra?
Lapisan semikonduktif membantu mengontrol medan listrik di sekitar isolasi. Layar logam adalah komponen terpisah, dikoordinasikan dengan desain pembumian.
Pemutaran Bukanlah Armor
Pita tembaga adalah pelindung listrik, bukan pengganti pelindung mekanis. Perlindungan rute harus sesuai dengan instalasi.
Aksesori Penting
Sambungan dan terminasi harus sesuai dengan nilai tegangan, diameter insulasi, dan konstruksi layar. Kontrol tegangan pada ujung kabel adalah bagian dari koneksi MV yang lengkap.
Latar belakang:Kontrol medan listrik Prysmian · Kontrol stres terminasi Nexans.
Karakteristik Operasi
Batas darurat dan{0}}hubungan pendek tidak menjelaskan pengoperasian yang berkelanjutan.
Dimensi & Berat
Pilih voltase terlebih dahulu, lalu-penampang konduktor per inti. Tabel ini menunjukkan dimensi struktural utama untuk tiga-kabel inti; bobot adalah perkiraan. Konfirmasikan data akhir kabel untuk pemilihan aksesori dan perencanaan pemasangan.
Tentukan Seluruh Sistem Kabel
Arus & Panas
Kapasitas saat ini bergantung pada metode pemasangan, kondisi sekitar, dan pengelompokan. Penampang-itu saja tidak menentukan ampacity.
Paparan Air & Mekanis
Pemblokiran air-dan perlindungan mekanis adalah pilihan konstruksi. Selubung PVC standar saja tidak menjamin kesesuaian untuk setiap rute yang terkubur atau basah.
Perencanaan Instalasi
Pertimbangkan keseluruhan tiga-diameter kabel inti saat merencanakan saluran, pembengkokan, dan penarikan. Cocokkan tiga-terminasi inti dengan voltase, diameter insulasi, dan susunan layar.
Ruang lingkup umum:IEC 60502-2mencakup kabel 6–30 kV (Uₘ hingga 36 kV); spesifikasi yang berlaku untuk proyek 26/35(40,5) kV harus ditetapkan secara terpisah.

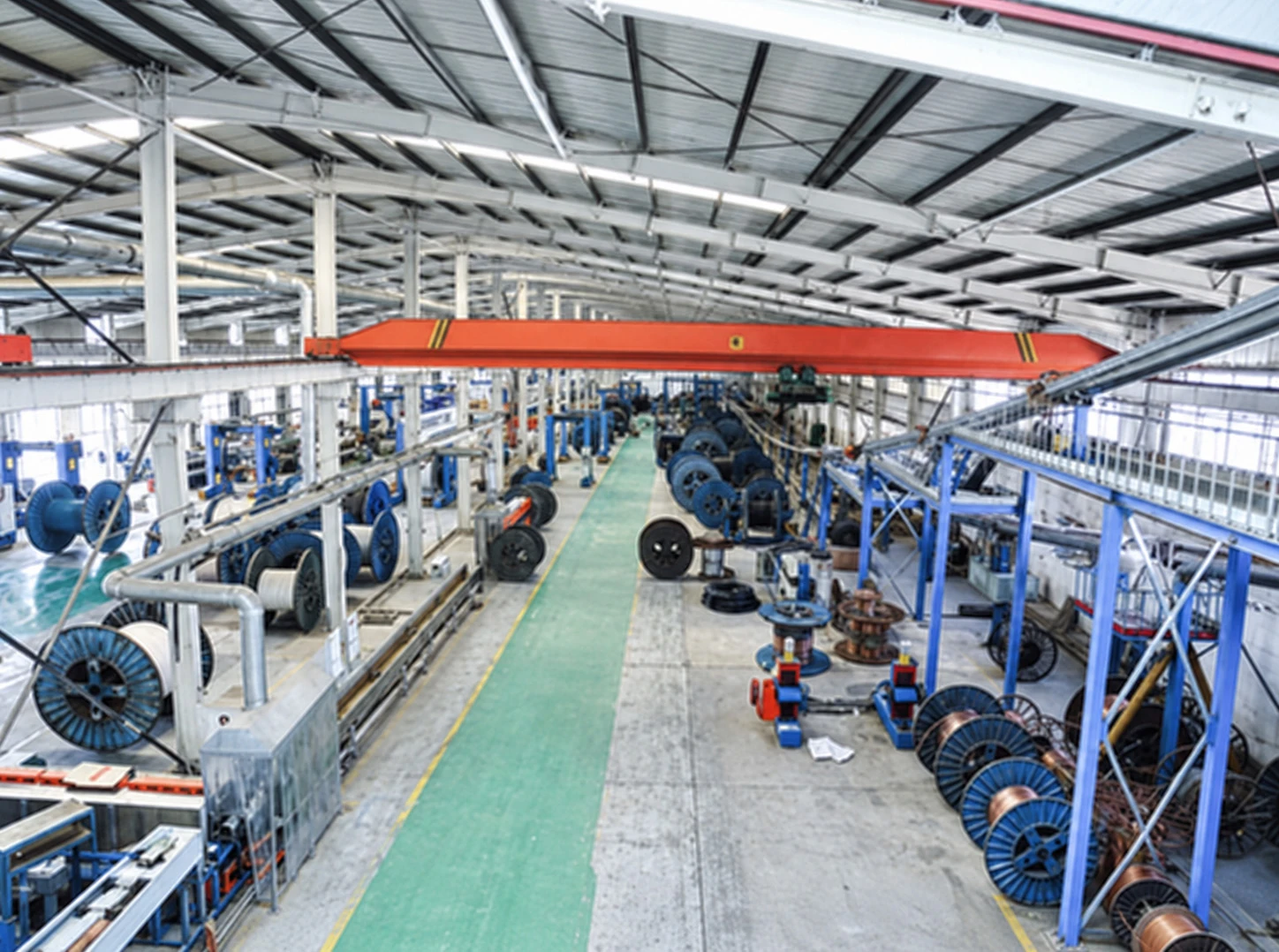

Manufaktur Kabel Profesional

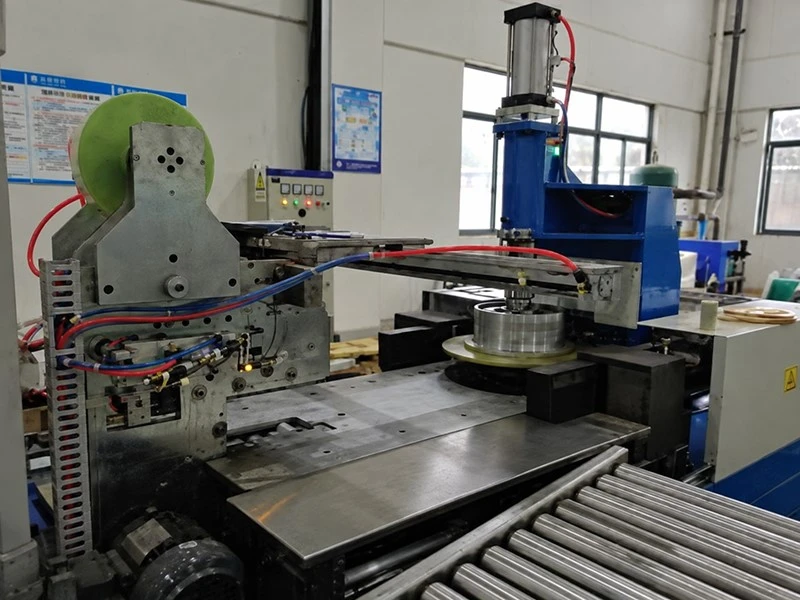

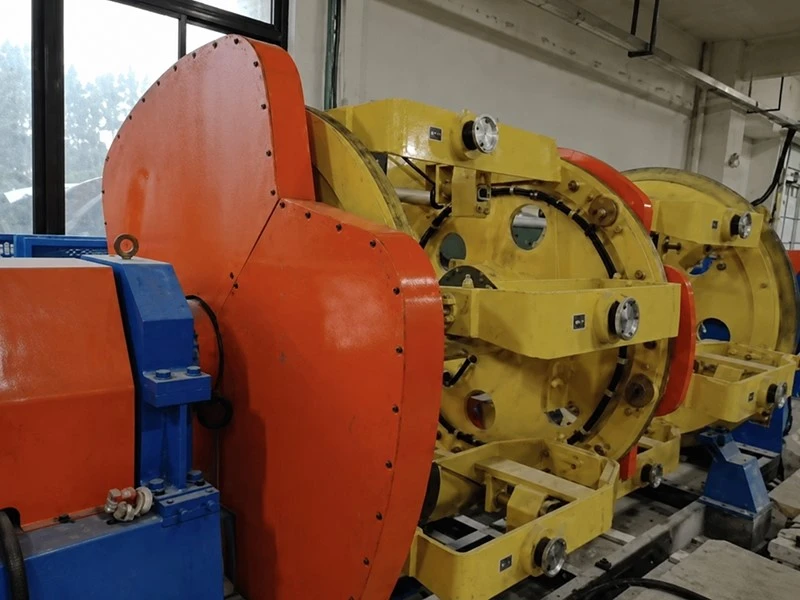

Proses produksi yang terkoordinasi mendukung pembentukan konduktor, perakitan kabel, dan penyelesaian yang konsisten. Pemilihan material dan perencanaan produksi mengikuti konstruksi kabel yang dibutuhkan dan spesifikasi pesanan.
Kontrol Kualitas

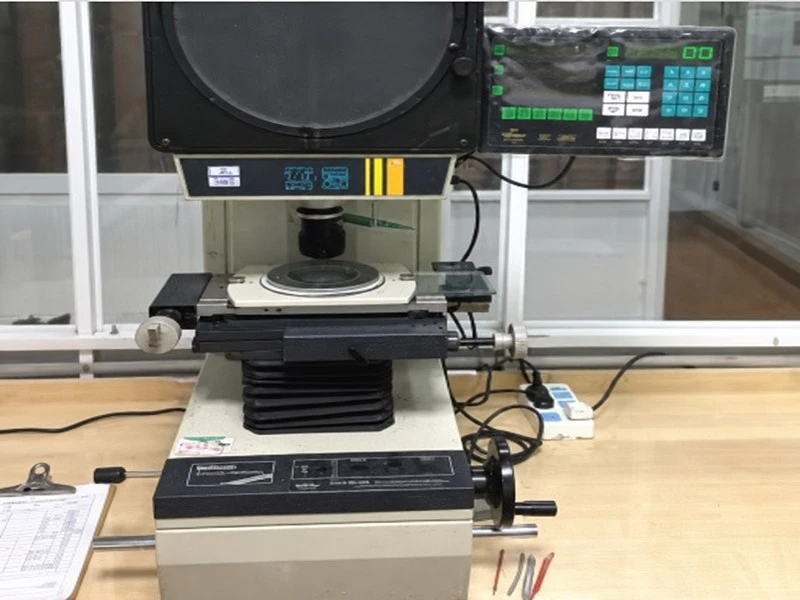

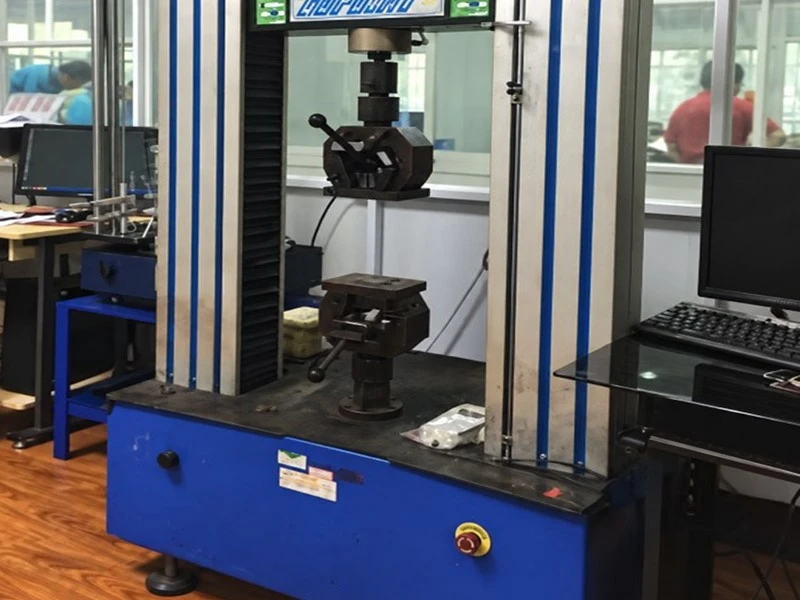

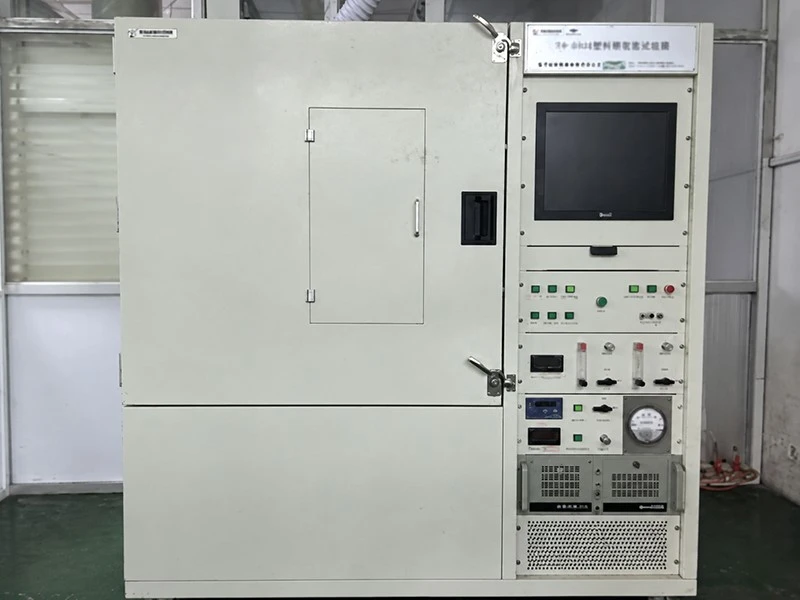

Kemampuan inspeksi produksi dan laboratorium mendukung evaluasi material dan{0}}kontrol kualitas kabel jadi.
Rencanakan-Pemesanan Kabel Tegangan Menengah Anda
Kirim peringkat tegangan, ukuran konduktor, panjang rute, kondisi pemasangan, persyaratan layar, dan standar tujuan. Sertakan panjang drum dan antarmuka terminasi yang diperlukan.
Minta Penawaran Kabel →
